防火用扉、伝導部品、シャッターなどに使用されている一般的なローラーチェーンです。二列ローラーチェーンも製作可能です。

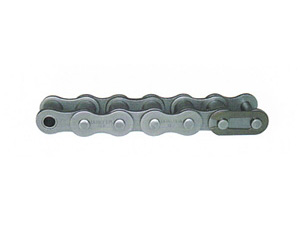

単列ローラーチェーン
| チェーンNo. | ピッチ | ローラー 外径 |
内リンク 内幅 |
ピン径 | ピン長さ | ピン長さ | 内プレートの高さ | 平均引張り強さ | 概略重量 |
|---|---|---|---|---|---|---|---|---|---|

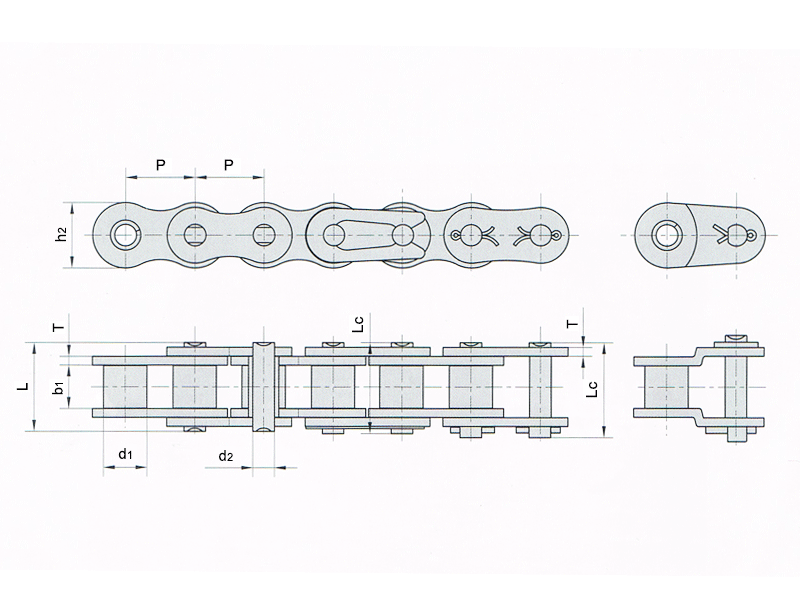

| P | d1最大 | b1最小 | d2最大 | L最大 | Lc最大 | h2最大 | – | – | |
| mm | mm | mm | mm | mm | mm | mm | kN | kg/mm | |
| DH35▲ | 9.525 | 5.08 | 4.77 | 3.58 | 12.4 | 13.17 | 8.7 | 10.2 | 0.33 |
| DH40 | 12.70 | 7.95 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 17.5 | 0.62 |
| DH50 | 15.875 | 10.16 | 9.40 | 5.08 | 20.9 | 22.2 | 15.09 | 28.0 | 1.02 |
| DH60 | 19.05 | 11.91 | 12.57 | 5.94 | 25.9 | 28.3 | 18.0 | 40.2 | 1.50 |
| DH80 | 25.40 | 15.88 | 15.75 | 7.92 | 32.7 | 26.5 | 24.0 | 71.9 | 2.60 |

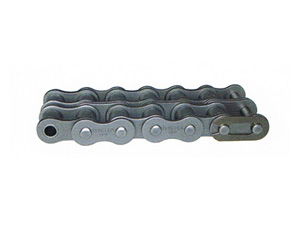

2列ローラーチェーン
| チェーンNo. | ピッチ | ローラー 外径 |
内リンク 内幅 |
ピン径 | ピン長さ | ピン長さ | 内プレート の高さ |
横 ピッチ |
平均 引張り強さ |
概略 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | d1最大 | b1最小 | d2最大 | L最大 | Lc最大 | h2最大 | Pt | – | – | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN | kg/mm | |
| DH80-2 | 25.40 | 15.88 | 15.75 | 7.92 | 62.7 | 65.8 | 24.0 | 29.29 | 143.1 | 5.15 |
| DH100-2 | 31.75 | 19.05 | 18.90 | 9.53 | 76.4 | 80.5 | 30.0 | 35.76 | 214.5 | 7.80 |
