重荷重用ローラーチェーン（1列ローラーチェーン＆ブッシュチェーン）

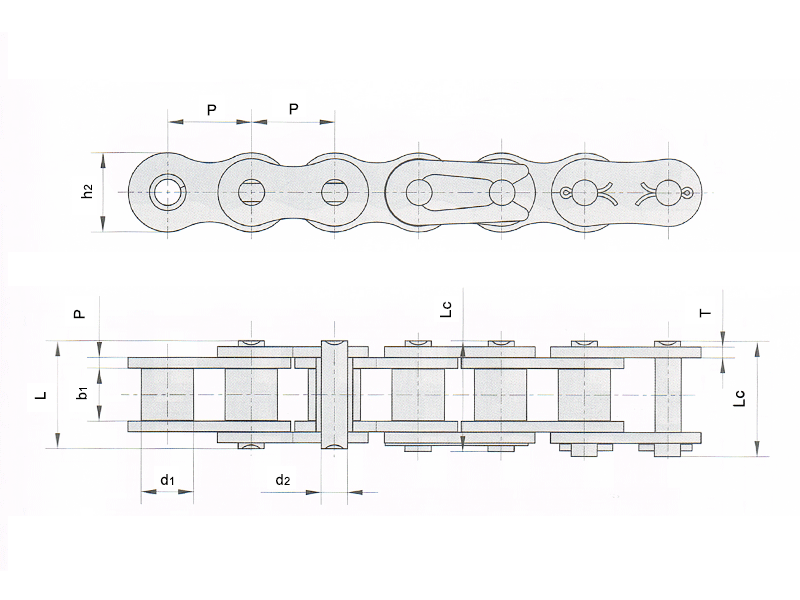

| チェーンNo. | ピッチ | ローラー 外径 |
内リンク 内幅 |
ピン径 | ピン長さ | ピン長さ | 内プレート の高さ |
平均 引張り強さ |
概略 重量 |
|---|---|---|---|---|---|---|---|---|---|
| P | d1最大 | b1最小 | d2最大 | L最大 | Lc最大 | h2最大 | – | – | |
| mm | mm | mm | mm | mm | mm | mm | kN | kg/mm | |
| 35H-1 | 9.525 | 5.08 | 4.77 | 3.58 | 13.3 | 14.3 | 9.00 | 10.8 | 0.41 |
| 40H-1 | 12.700 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.00 | 19.1 | 0.82 |
| 50H-1 | 15.875 | 10.16 | 9.40 | 5.08 | 22.1 | 23.4 | 15.09 | 30.2 | 1.25 |
| 60H-1 | 19.050 | 11.91 | 12.57 | 5.94 | 29.2 | 31.0 | 18.00 | 42.7 | 1.87 |
