窓用ローラーチェーン

窓用ローラーチェーン（窓開閉用ブッシュチェーン）

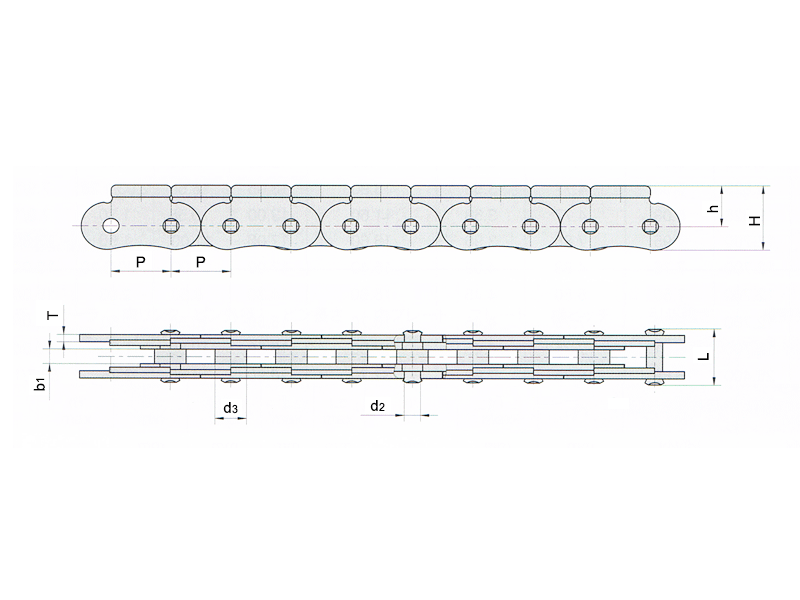

窓用ローラーチェーン（窓開閉用ブッシュチェーン）図面

チェーンNo.	ピッチ	内リンク内幅	ピン外径		ピン長さ	プレート寸法			引張強さ
	P	b1最小	d2最大	d3最大	L最大	H最大	h	T	–
	mm	mm	mm	mm	mm	mm	mm	mm	kN
P.11.5	11.5	3.00	3.00	6.00	10.8	13.5	8.5		10.8

窓用ローラーチェーン（窓開閉用ブッシュチェーン）

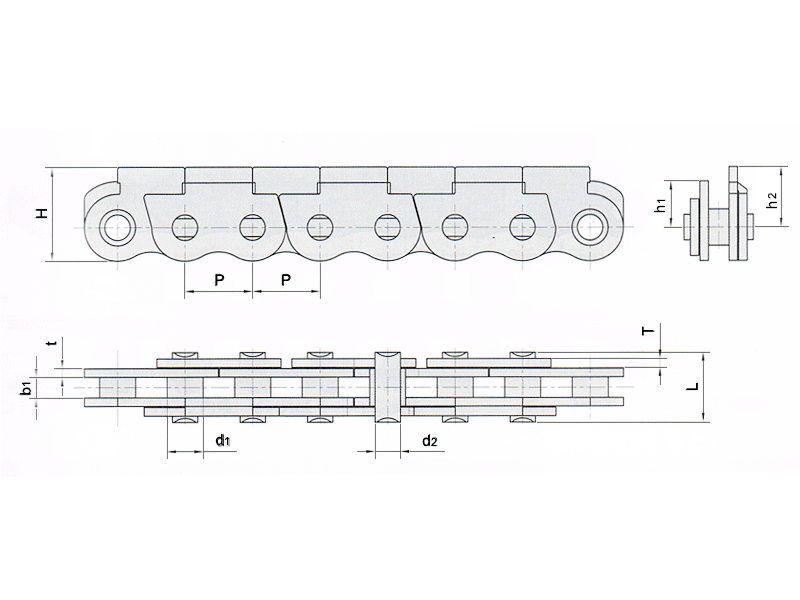

窓用ローラーチェーン（窓開閉用ブッシュチェーン）図面

チェーンNo.	ピッチ	ブシュ外径	内リンク内幅	ピン外径	ピン長さ	プレート寸法				引張強さ	概略重量
	P	d1最大	b1最小	d2最大	L最大	H最大	h1	h2	t/T	–	–
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN	kg/m
06CF25SB	9.525	5.08	2.90	3.58	9.8	13.2	8.5	8.5	1.2	7.0/1574	0.41
06CF37SB	9.525	5.08	2.90	3.58	8.6	13.2	8.5	8.5	1.0	5.8/1304	0.35

窓用ローラーチェーン（窓開閉用ブッシュチェーン）08BF200

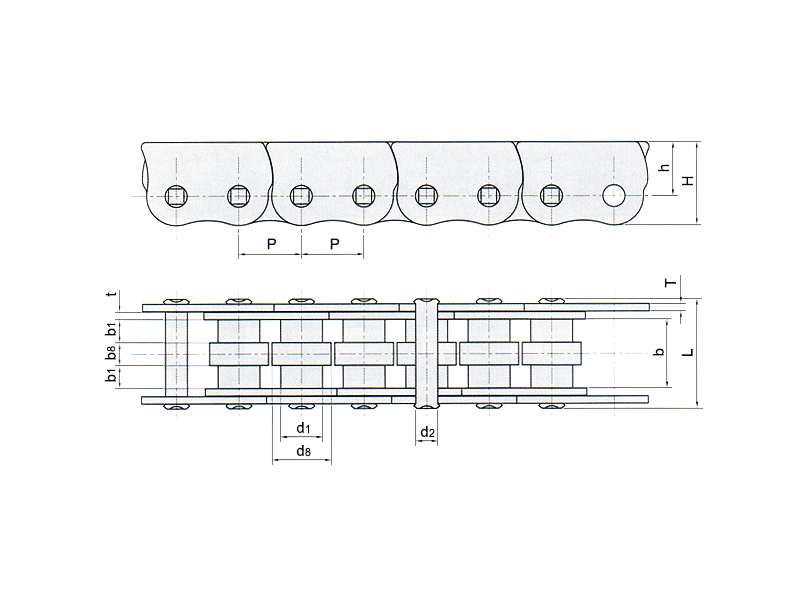

窓用ローラーチェーン（窓開閉用ブッシュチェーン）図面

チェーンNo.	ピッチ	ローラー寸法				内リンク内幅	ピン外径	ピン長さ	プレート寸法			引張強さ	概略重量
	P	d1最大	d8最大	b1最小	b8最小	b最小	d2最大	L最大	H最大	h	t/T	–	–
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kg/m
08BF200	12.70	8.51	12.0	4.40	4.60	13.80	4.45	22.7	17.0	11.0	1.5	13.8/3102	1.70
