物流機器などのコンベアーや搬送用などに使用されているコンベアチェーンです。
コンベアチェーンは受注生産となります。詳細はお問い合わせください。

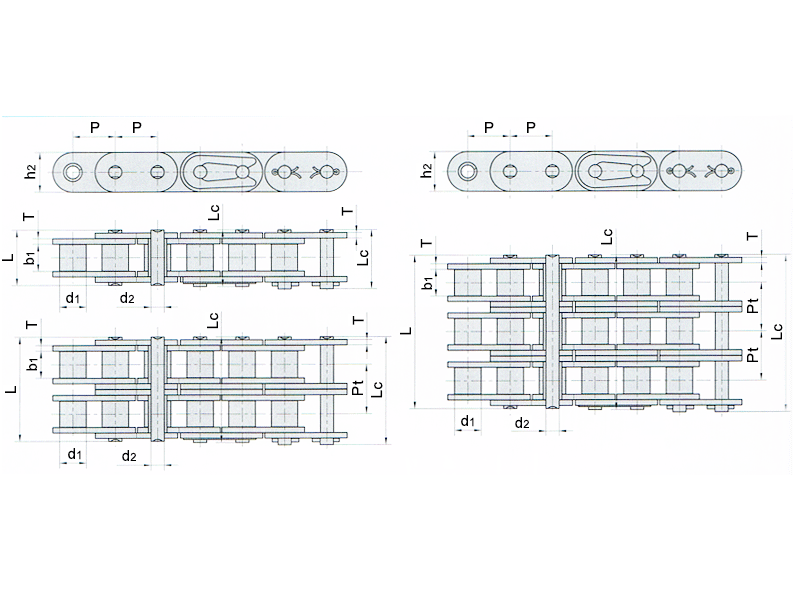

| チェーンNo. | ピッチ | ローラー 外径 |
内リンク 内幅 |
ピン径 | ピン長さ | ピン長さ | 内プレート の高さ |
平均 引張り強さ |
概略 重量 |
|---|---|---|---|---|---|---|---|---|---|
| P | d1最大 | b1最小 | d2最大 | L最大 | Lc最大 | h2最大 | – | – | |
| mm | mm | mm | mm | mm | mm | mm | kN | kg/mm | |
| C08A-1/C35-1 | 9.525 | 5.08 | 4.77 | 3.58 | 13.3 | 14.3 | 9.00 | 10.8 | 0.41 |
| C08A-1/C40-1 | 12.70 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.00 | 17.5 | 0.73 |
| C10A-1/C50-1 | 15.875 | 10.16 | 9.40 | 5.08 | 22.1 | 23.4 | 15.09 | 29.4 | 1.23 |
| C12A-1/C60-1 | 19.05 | 11.91 | 12.57 | 5.94 | 29.2 | 31.0 | 18.0/18.2 | 41.5 | 1.81/1.83 |
| C16A-1/C80-1 | 25.40 | 15.88 | 15.88 | 7.92 | 32.7 | 36.5 | 24.00 | 69.4 | 3.09 |
