スプロケットはチェーンなどを直接動かすための歯車。
主な用途は、自動倉庫、防熱扉、搬送用機器、油圧機器、農業機械、洗浄機、自転車等に使用されています。
フジジョイフル工業では、中国製工業用スプロケットを輸入販売しています。
掲載製品以外の品種、サイズもありますので、お気軽にお問合せください。

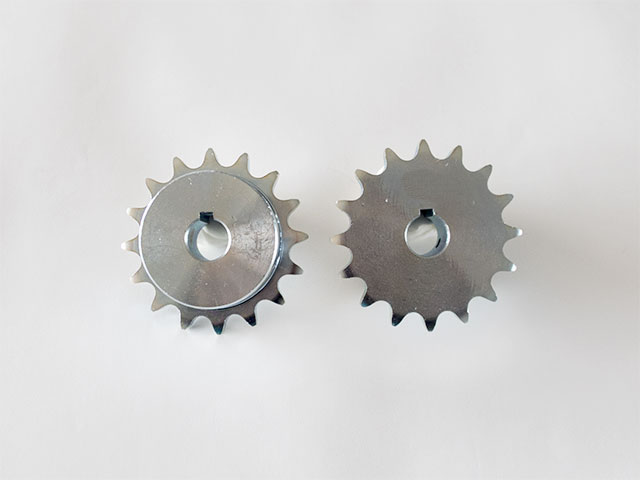

スプロケット1
| スプロケット | Do | Dh | d | H | B | キー溝 | 穴タップ |
|---|---|---|---|---|---|---|---|
| 40B-16 | 71 | 50 | 20 | 22 | 7.2 | 5-22.3 | ― |
| 40B-21 | 92 | 71 | 19 | 25 | 7.2 | 6-21.8 | 2-120°M6 |
| 50B-14 | 79 | 52.5 | 25 | 25 | 8.7 | 8-28.4 | 2-120°M8 |
![図面ダウンロード [PDF形式：164KB]](../../img/b-dwnld.png){kind=small}

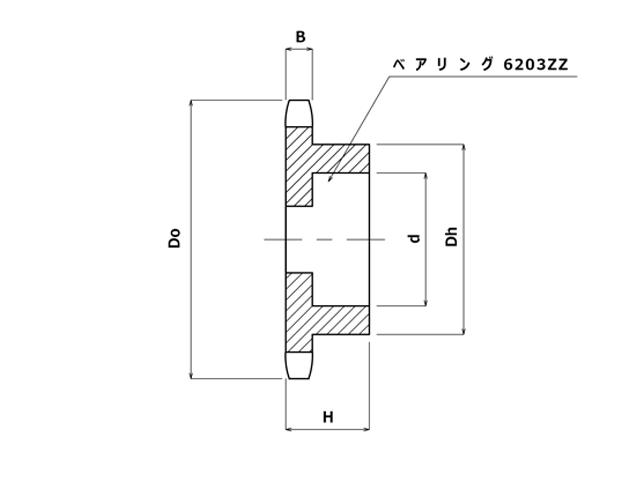

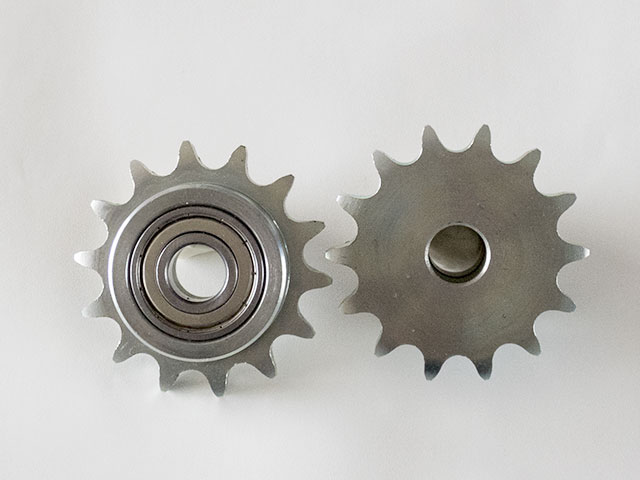

スプロケット2
| スプロケット ベアリング付 |
Do | Dh | d | H | B |
|---|---|---|---|---|---|
| 40B-16T | 71 | 50 | 17 | 25 | 7.2 |
| 40B-20T | 88 | 67 | 17 | 25 | 7.2 |
| 50B-14T | 79 | 79 | 17 | 25 | 8.7 |

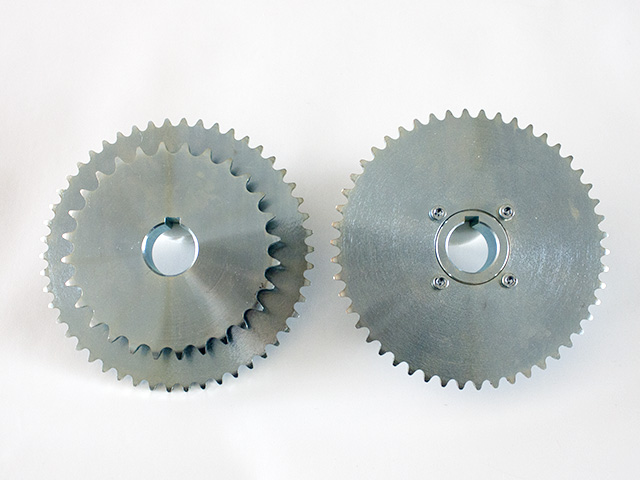

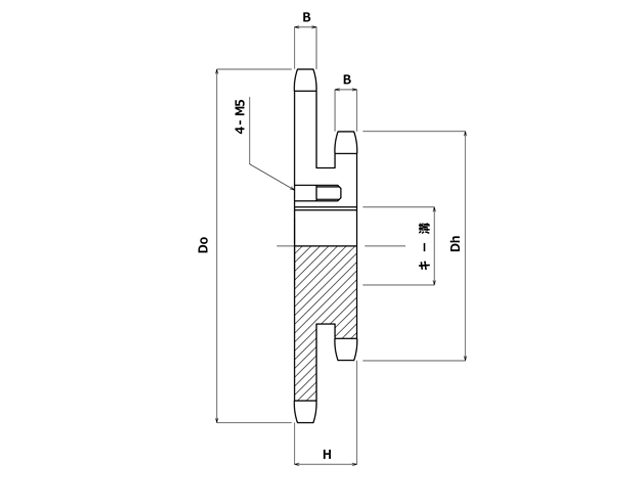

スプロケット3
| スプロケット2枚組合 | Do | Dh | H | d | キー溝 | |
|---|---|---|---|---|---|---|
| 1 | 35A-32T／40B-28T | 102 | 113 | 25 | 28 | 8×31 |
| 2 | 35A-50T／40B-28T | 157 | 113 | 25 | 28 | 8×31 |
| 3 | 35A-50T／50B-22T | 157 | 111 | 28 | 28 | 8×31 |
| 4 | 35A-54T／40B-20T | 169 | 81 | 25 | 22 | 6×24.5 |
| 5 | 35A-65T／40B-28T | 203 | 113 | 25 | 28 | 8×31 |
